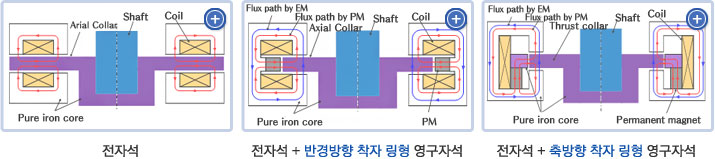

• 축 방향 자기 베어링은 3가지 타입으로 나뉩니다.
  전자석 타입

전자석 + 반경 방향 착자
링형 영구 자석

 전자석 + 축 방향 착자
링형 영구 자석
회전체 칼라(디스크) 직경 큼 작음 작음
바이어스 전류 필요 불필요 불필요
에너지 손실 및 고정자 발열 높음 매우 낮음 매우 낮음
전류드라이버 개수 2개 1개 1개
영구자석 제작 - 어려움 쉬움

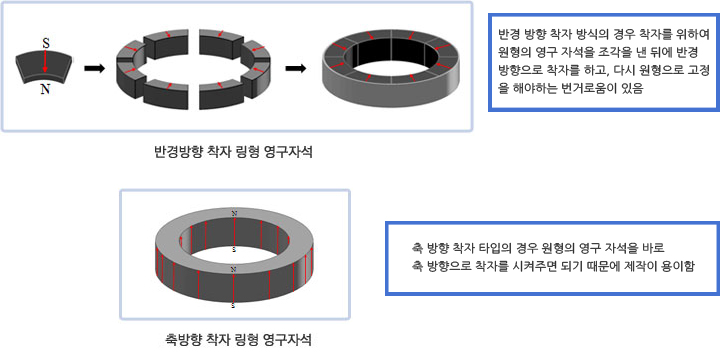

• 반경 방향 착자 방식과 축 방향 착자 타입의 제작 방법
• Magnetar에서는 축 방향 착자 링형 영구자석 타입의 축 방향 자기 베어링을 적용 하기 때문에 고속화에 용이하며 반복
    제작의 신뢰성 등을 확보하였습니다.

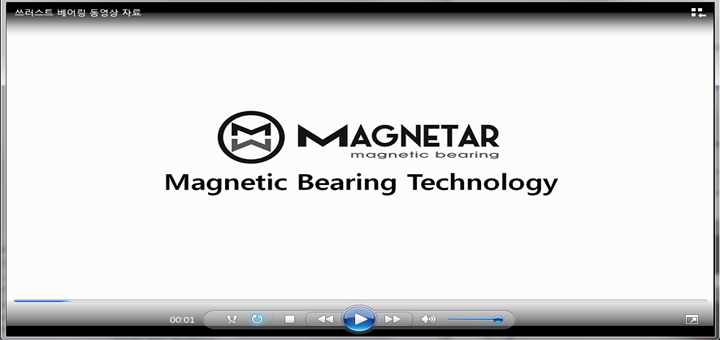

• 축 방향 자기베어링 부상 및 자속 흐름 영상
• 축 방향 자기베어링 부하지지 성능 실험
